四通道頻閃控制器：為機器視覺 LED 光源提供高精度脈 衝寬度控制，實現增亮頻閃控制(光源增亮 3-4 倍)，以延長 光源的使用壽命。
可通過 RS232 通訊串口與電腦連接，進行 遠程控制，提供 0-999 級脈衝寬度控制調節，主要用於控制 機器視覺和工業檢測 LED 光源。
為了確保能正常使用該產品， 使用前請仔細閱讀此說明書。
為了確保能正常使用該產品， 使用前請仔細閱讀此說明書。

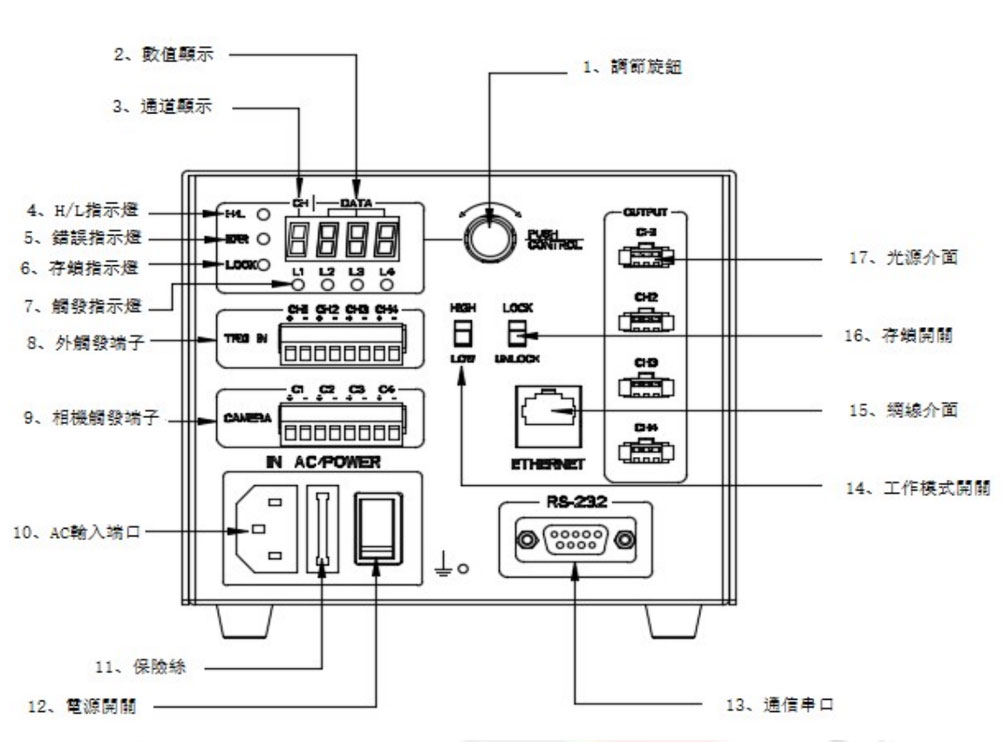

面板功能說明
電器規格說明
- 各通道可單獨調節 0-999 級光源脈衝寬度控制
- 帶有輸出欠壓、過壓、超載、短路保護和 LED 燈 指示
- 帶有掉電保存功能
- 外觸發高低電平靈活切換，無輸入極性限制
- 數字/頻閃控制模式 6、 相機接入觸發
- 可通過 RS232 串口/網口將控制器與電腦連接進行遠程控制組。
電器規格說明
| 類型 | 4通道數字光源控制器(帶網口) | ||
| 調節旋鈕 | 各通道光源脈衝寬度調節旋鈕，按壓通道切換 順時針旋轉脈衝寬度值增加，逆時針旋轉光源 脈衝寬度值減少 | ||
| 數字顯示 | 光源脈衝寬度值顯示（0-999 級） | ||
| 通道顯示 | 顯示旋鈕當前控制的通道（CH1-CH4） | ||
| H/L 指示燈 | 常亮模式指示燈亮，常滅模式指示燈滅 | ||
| 錯誤指示燈 | 過流、超載、短路時指示燈閃爍 | ||
| 存鎖指示燈 | 面板調節存鎖指示燈亮，解鎖指示燈滅 | ||
| 觸發指示燈 | 外觸發信號輸入時指示燈亮 | ||
| 外觸發端子 | 接入外部觸發信號（5-24V 電平信號） | ||
| 相機觸發端子 | 接入相機介面 | ||
| AC 輸入端口 | 輸入 AC100-240V 50/60Hz | ||
| 電源開關 | 打開/關閉控制器電源 | ||
| 保險絲 | 電源保險絲，250V/2A | ||
| 通信串口 | RS232 | ||
| 工作模式開關 |
|
||
| 網口 |
網線介面
|
||
| 存鎖開關 |
LOCK 面板旋轉調節無效，數碼管顯示“LOCK”
UNLOCK 解鎖，面板旋鈕正常調節 |
||
| 光源介面 |
DC48V 光源輸出
|
